برخی منبع های خبری اظهار کردند واشنگتن با استقرار سامانه ضد موشکی تاد در سرزمین‌های اشغالی موافقت کرده است. در همین حال، تلویزیون رژیم صهیونیستی به نقل از یک منبع آگاه اظهار کرده استقرار این سامانه با خواست تل آویو انجام  می‌شود (ایرنا). اما سامانه تاد چیست و چطور کار می‌کند؟

سامانه دفاع موشکی ارتفاع بالا تاد (THAAD)، یک سیستم تسلیحات دفاعی برای محافظت در برابر تهدیدات موشک های بالستیک تاکتیکی در برد ۲۰۰ کیلومتر و ارتفاع تا ۱۵۰ کیلومتر است.

سیستم تاد، یک «سپر دفاعی لایه ای» را برای محافظت از مکان های استراتژیک یا تاکتیکی با قیمت همانند فرودگاه ها یا مراکز جمعیتی فراهم می کند. موشک تاد تهدیدات برون جوی و درون اتمسفر را رهگیری می کند.

این سایت‌ها این چنین با سیستم‌های سپر دفاعی سطح پایین‌تر و متوسط، همانند پاتریوت PAC-3، که موشک‌های وارده متخاصم را در ۲۰ تا ۱۰۰ برابر ارتفاع کمتر رهگیری می‌کند، محافظت خواهد شد.

سیستم تاد ازابتدای تشکیل در طول ۱۶ آزمایش رهگیری قبل خود ۱۰۰ درصد پیروزی را نگه داری کرده است. این سیستم در شانزدهمین تلاش خود در آگوست ۲۰۱۹ برای اولین بار از کیت پرتاب از راه دور ساخته شده توسط دولت منفعت گیری کرد تا برد منطقه مورد دفاع را افزایش دهد.

سابقه برنامه دفاع موشکی هوایی تاد

در سال ۱۹۹۲، موشک‌های لاکهید مارتین و اسپیس و دیگر شرکای تیم صنعتی قراردادی ۶۸۹ میلیون دلاری برای گسترش سیستم تاد دریافت کردند. ریتون به گفتن پیمانکار فرعی برای گسترش رادار زمینی انتخاب شد..

برنامه تاد در سال ۲۰۰۰ داخل فاز گسترش مهندسی و ساخت شد. در می ۲۰۰۴، تشکیل ۱۶ موشک آزمایشی پرواز در تاسیسات تازه لاکهید مارتین در شهرستان پایک، آلاباما اغاز شد.

اولین آزمایش پروازی کل سیستم، از جمله موشک، پرتابگر، رادار و سیستم کنترل آتش، در می ۲۰۰۶ انجام شد. دومین آزمایش پیروزی آمیز در آوریل ۲۰۰۷ با رهگیری در اتمسفر میانی انجام شد. در اکتبر ۲۰۰۷، تاد موفق شد یک مقصد واحد را در خارج از اتمسفر رهگیری کند. در ژوئن ۲۰۰۸، تاد با پیروزی یک مقصد جداکننده را در اتمسفر میانی رهگیری کرد. تا آخر سال ۲۰۱۱، تاد، ۹ رهگیری و ۱۲ آزمایش پرواز را انجام داد.

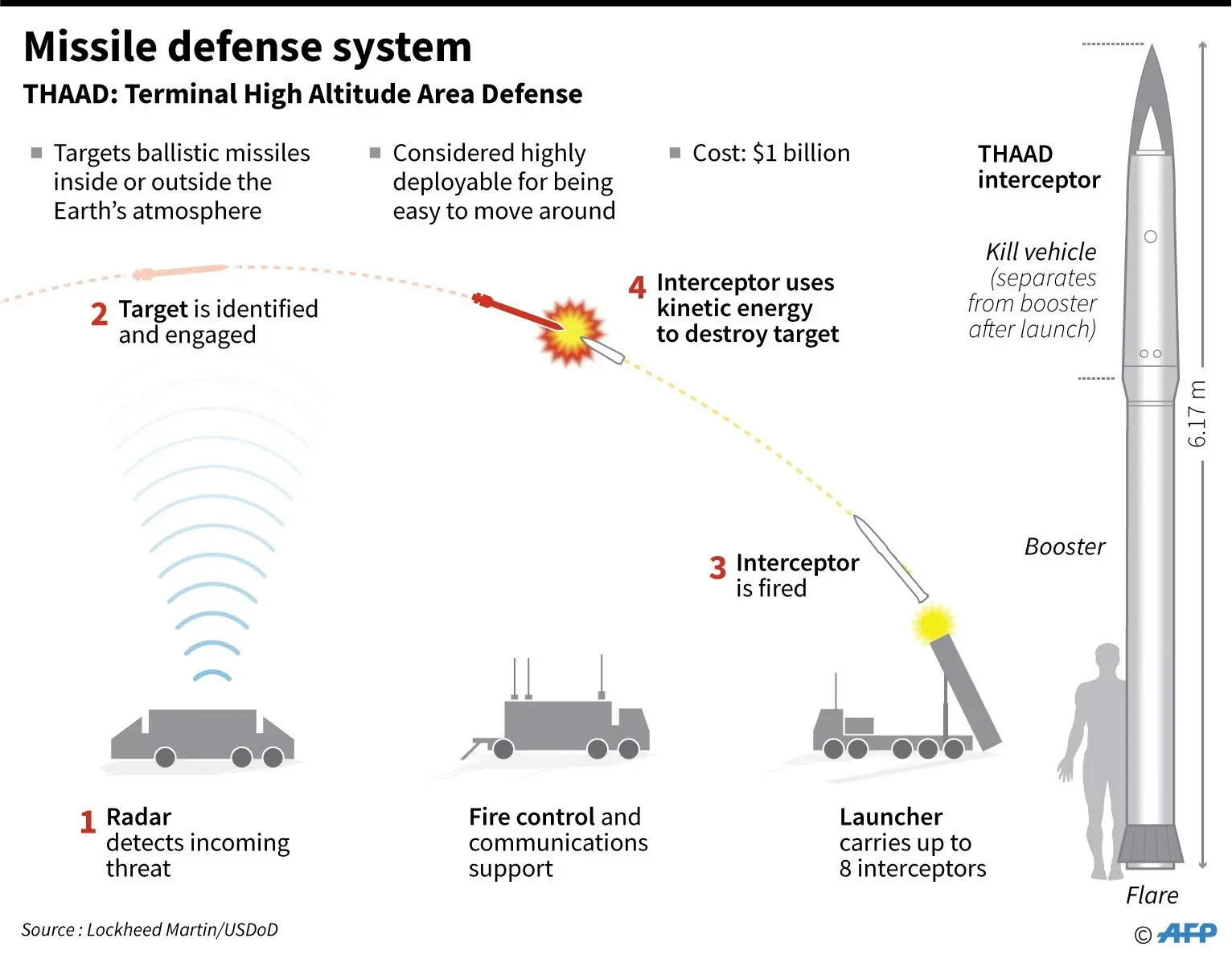

باتری تاد طبق معمولً ۹ پرتابگر را به کار می‌گیرد که هر کدام ۸ موشک را حمل می‌کنند، با دو مرکز عملیات تاکتیکی متحرک و یک رادار زمینی.

اطلاعات موشکی تاد

این موشک ۶.۱۷ متر طول دارد و تجهیزبه موتور موشک سوخت جامد تک مرحله ای با بردار رانش است. موتور موشک توسط پرت اند ویتنی راکت داین اراعه می شود. وزن پرتاب ۹۰۰ کیلوگرم است.

داده های شی مقصد و نقطه رهگیری پیش بینی شده قبل از پرتاب موشک دانلود می شود. اطلاعات مقصد و رهگیری به روز شده نیز به موشک در حال پرواز منتقل می شود.

یک موتور جداسازی در بین مرحله در انتهای جلوی قسمت تحکیم کننده نصب شده است. موتور جداسازی به جداسازی وسیله نقلیه کشنده جنبشی و موتور تحکیم شده مصرف شده پشتیبانی می کند.

یک ماژول جستجوگر مادون قرمز نصب شده بر روی گیمبال در تکه دماغه، ترمینال را برای نزدیک شدن به موشک مقصد در مرحله پایانی نزدیک شدن فراهم می کند.

در مرحله اولیه پرواز، پنجره جستجوگر با یک پوشش محافظ دو تکه تاشو پوشیده شده است. سر جستجوگر مادون قرمز که توسط  بی ای ئی سیستمزساخته شده است، یک آرایه صفحه کانونی خیره کننده ایندیم آنتیموناید است که در باند طول موج ۳ میکرومتر تا ۵ میکرومتر مادون قرمز میانی کار می کند.

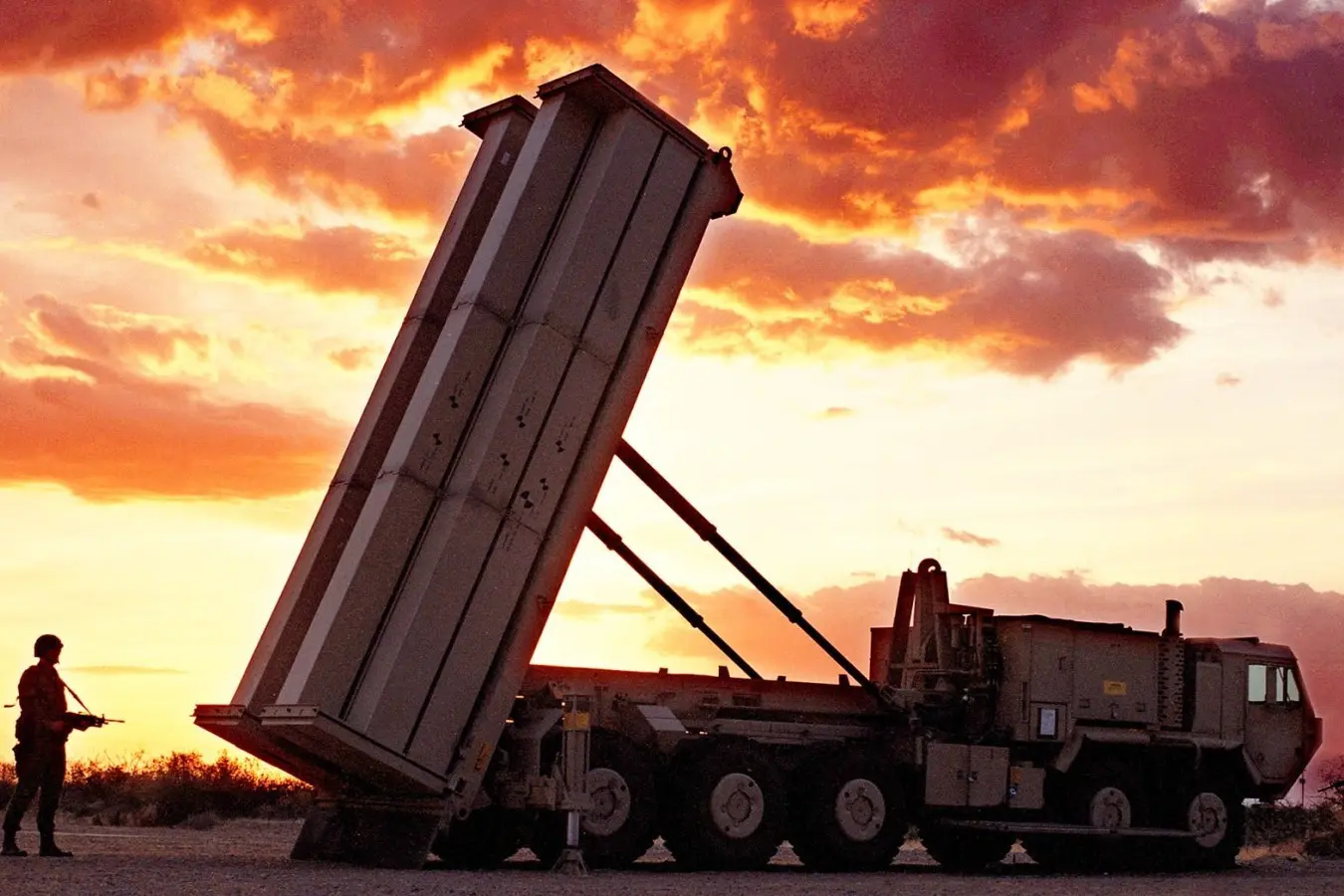

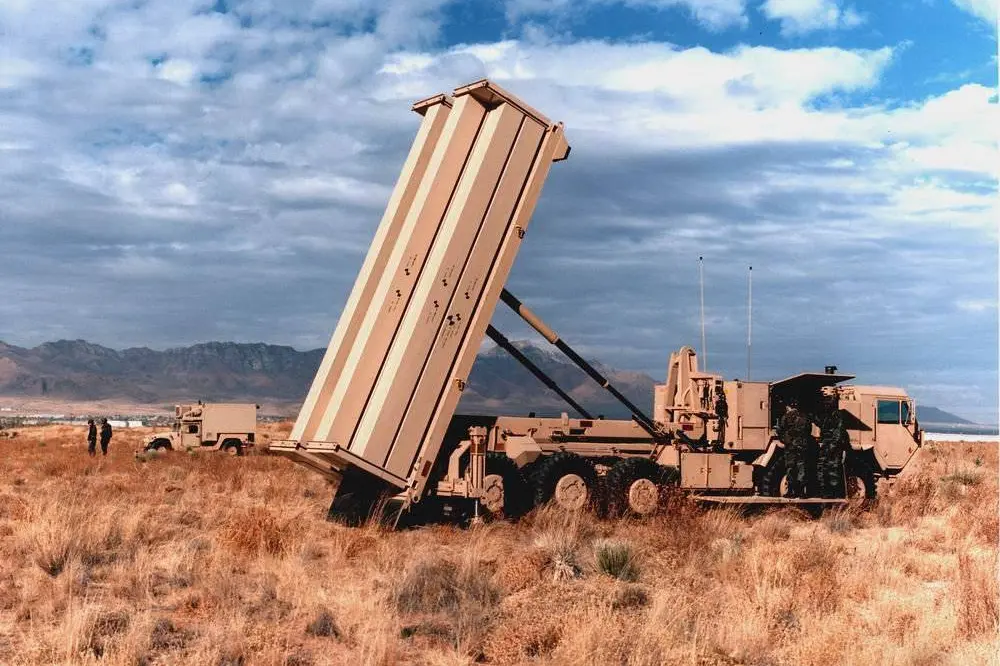

پرتاب کننده کامیون M1075

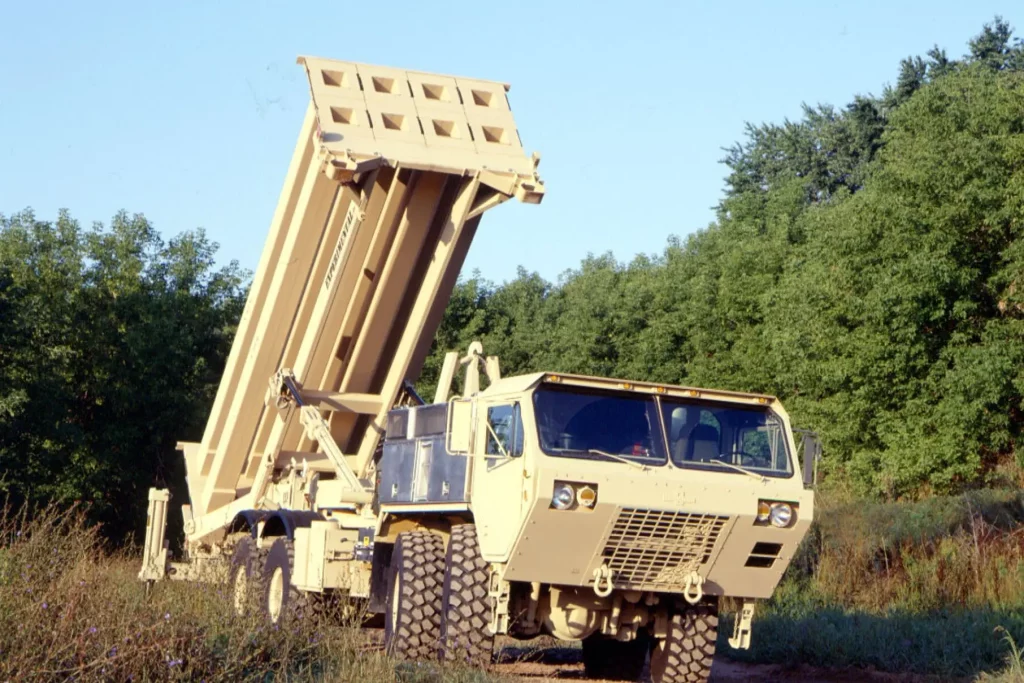

۹ پرتابگر M1075 روی کامیون در یک باتری معمولی تاد وجود دارد. وسیله نقلیه پرتاب، یک کامیون تاکتیکی تحرک سنگین گسترش یافته شرکت اوشکوش تراک با سیستم حمل بار است. این پرتابگر با طول ۱۲ متر و عرض ۳.۲۵ متر، ده کانتینر پرتاب موشک را حمل می کند. باتری های اسید سرب در حالی که در پرتابگر می باشند، نیروی اولیه را تامین می کنند. باتری ها با یک ژنراتور کم نویز شارژ می شوند. بعد از شلیک، بارگیری مجدد وسیله پرتاب ۳۰ دقیقه طول می کشد.

رادار زمینی

راهنما برای سیستم تاد توسط رادار زمینی ریتون سیستمز  AN/TPY-2  برای نظارت، طبقه بندی تهدید و شناسایی تهدید اراعه شده است. تاد این چنین می تواند توسط ماهواره های نظارتی نظامی شناسایی شود.

واحدهای رادار زمینی C-130 قابل حمل هوایی می باشند. رادار AN/TPY-2 از یک آرایه فازی آنتن میدان دید کامل با دیافراگم ۹.۲ متر مربعی منفعت گیری می کند که در باندهای I و J  کار می کند و شامل ۲۵۳۴۴ ماژول انتقال و دریافت مایکروویو حالت جامد است. این رادار توانایی به دست آوردن اطلاعات تهدیدات موشکی در برد تا ۱۰۰۰ کیلومتر را دارد.

اولین رادار تولیدی در محدوده موشکی وایت سندز در نیومکزیکو آزمایش شد. در سپتامبر ۲۰۰۴، رادار تاد یک موشک بالستیک تاکتیکی را ردیابی کرد و یک موشک پاتریوت PAC-3 را با پیروزی رهگیری کرد.

آژانس دفاع موشکی ایالات متحده در ژوئن ۲۰۲۰ قراردادی به قیمت ۲.۳ میلیارد دلار برای تشکیل هفت رادار AN/TPY-2 مبتنی بر نیترید گالیوم  به گفتن یک جزء سیستم تاد به ریتون اعطا کرد.

مرکز عملیات تاکتیکی

هر باتری تاد دارای دو مرکز عملیات تاکتیکی است. TOC توسط نورثروپ گرومن گسترش داده شده است. TOC دو ایستگاه اپراتور را در خود جای می دهد و به سه پردازشگر داده HP-735 Hewlett-Packard تجهیزشده است.

مشخصات کلی سیستم دفاع موشکی ارتفاع بالای تاد

نام: تاد

نوع: سیستم دفاع موشکی ارتفاع بالا

طول: ۶.۱۷ متر

وزن راه اندازی: ۹۰۰ کیلوگرم

شدت: ۲۸۰۰ متر بر ثانیه

دامنه: بیشتر از ۲۰۰ کیلومتر

حداکثر ارتفاع رهگیری: ۱۵۰ کیلومتر

دامنه: ۱۰۰۰ کیلومتر

فرکانس: باند I و J
